Pohony


(20-60 VDC / 3.2-8.3 A)
(110-220 VAC / 0.8-5.9 A)
(110-220 VAC / 1-9.9 A)

3f drivery krokových motorů

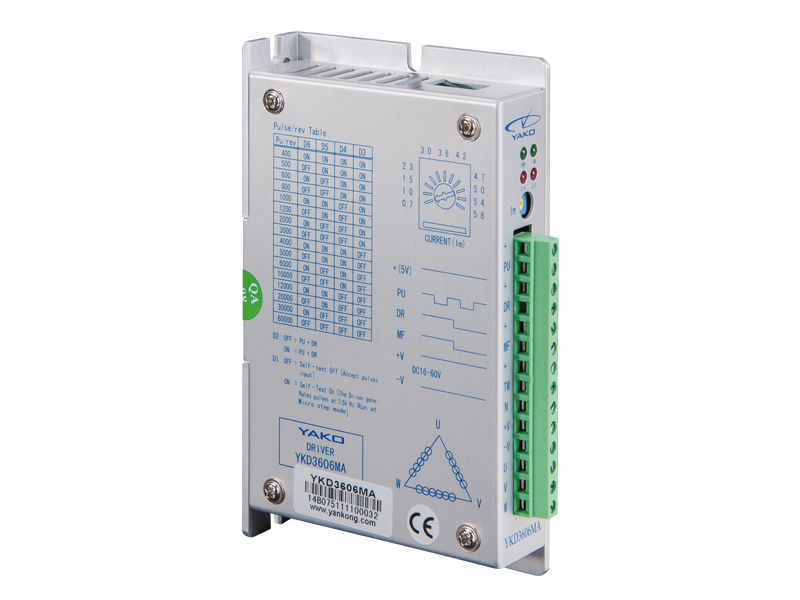

YKD3606M

Driver 3f krokových motorů

20-60 VDC, 3.2-8.3 A (peak), NEMA17-34

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 16 hodnot nastavení mikrokroku, od 400 kr/ot do 60 000 kr/ot.
  • 7 hodnot nastavení proudu fáze. Od 3.2 A do 8.3 A (peak).
  • Napájecí napětí 20-60 VDC.
  • Max. vstuní frekvence 400 kHz.

  • Rozměr 118 x 76 x 33 mm.
  • Pro motory s přírubou 42-86 mm (NEMA17-NEMA34).
 YKD3606M
DATASHEET

YKD3422M

Driver 3f krokových motorů

110-220 VAC, 0.8-5.9 A (peak), NEMA34-24

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 200 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • 16 hodnot nastavení mikrokroku, Od 400 kr/ot do 40 000 kr/ot (1/200).
  • 8 hodnot nastavení proudu fáze. Od 0.8 A do 5.9 A (peak).
  • Napájecí napětí 110-220 VAC.
  • Max. vstuní frekvence 200 kHz.

  • Rozměr 118 x 76 x 33 mm.
  • Pro motory s přírubou 86-110 mm (NEMA34-NEMA50).

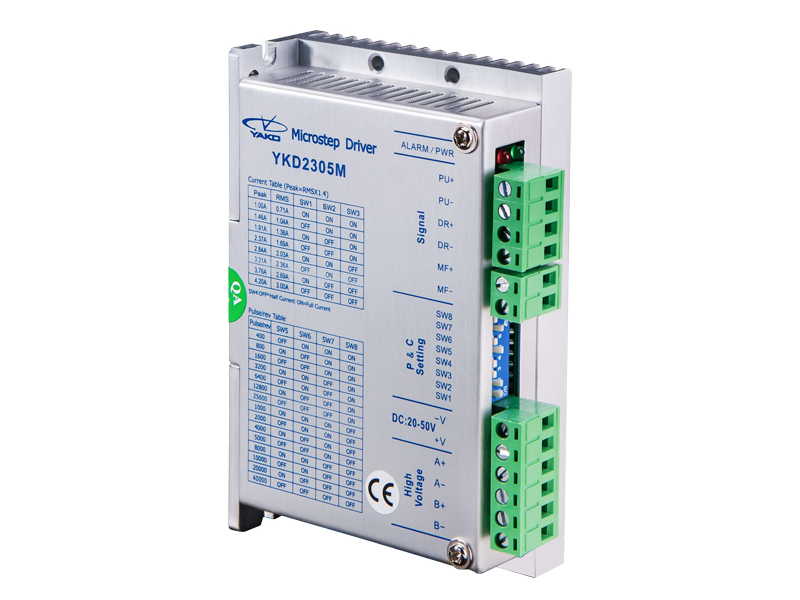

YKD2305M
DATASHEET

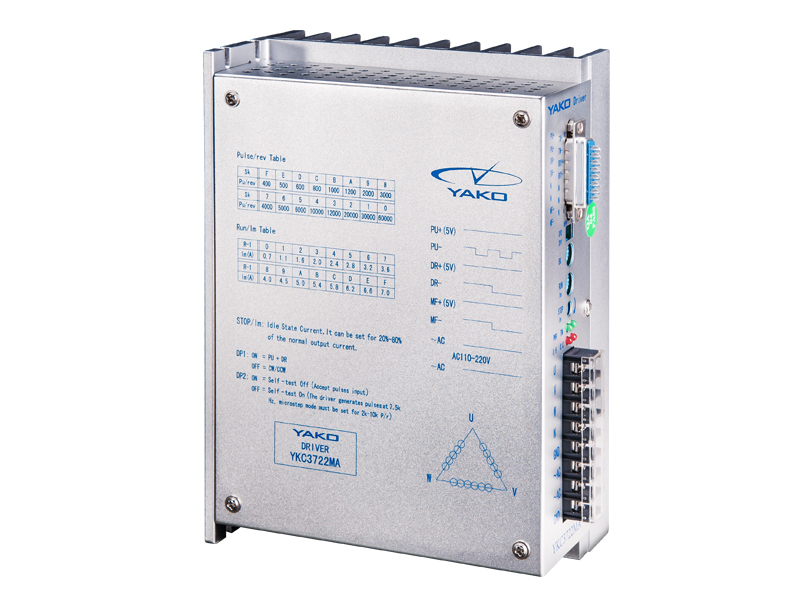

YKD3722M

Driver 3f krokových motorů

110-220 VAC, 1-9.9 A (peak), NEMA34-50

  • 32bit DSP řízení proudu (tichý chod, nízké vibrace).
  • Automatiké snížení proudu motoru po 400 mS od zastavení.
  • Galvanicky oddělené vstupy.
  • Signálová logika 5 V.

  • Nastavitelné snížení proudu při zastavení v rozsahu 20-80 % z provozního proudu.
  • 16 hodnot nastavení mikrokroku, Od 400 kr/ot do 60 000 kr/ot.
  • 8 hodnot nastavení proudu fáze. Od 1 A do 9.9 A (peak).
  • Napájecí napětí 110-220 VAC.
  • Max. vstuní frekvence 400 kHz.

  • Rozměr 200 x 125 x 70 mm.
  • Pro motory s přírubou 86-130 mm (NEMA34-NEMA50).
YKD3722M
DATASHEET
