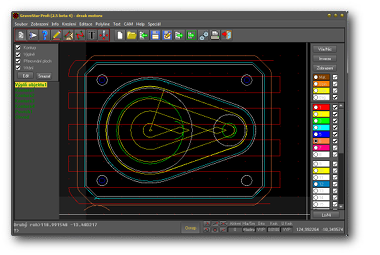

Gravostar v2.5

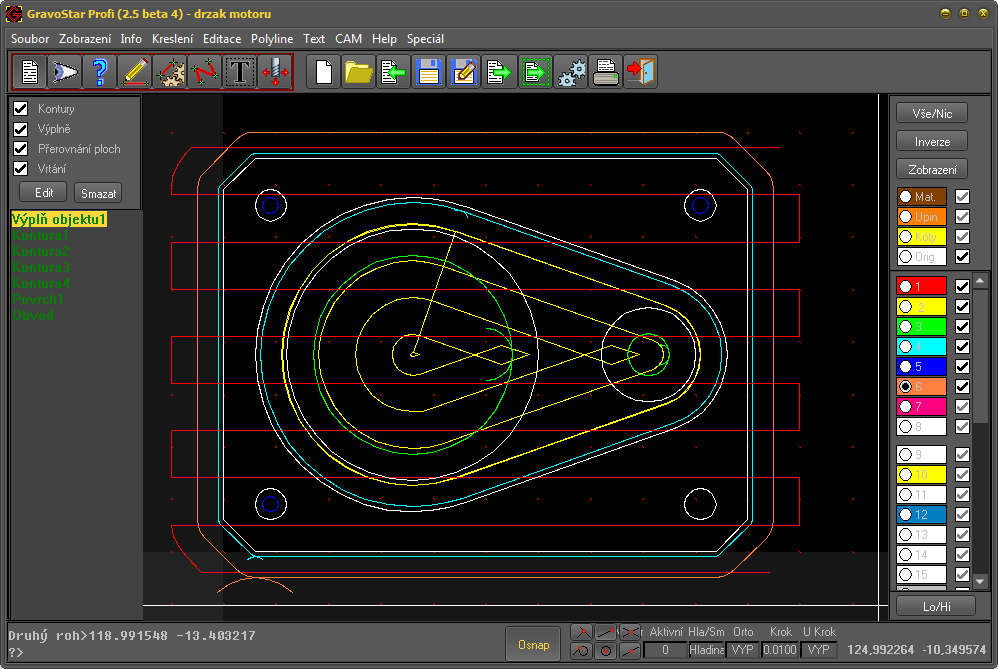

2.5D CAD/CAM pro jednoduché a rychlé programování CNC strojů
Gravostar v2.5 ke stažení(vyžaduje HW klíč)
Ovladač HW klíče Gravokey ke stažení
Test HW klíče ke stažení

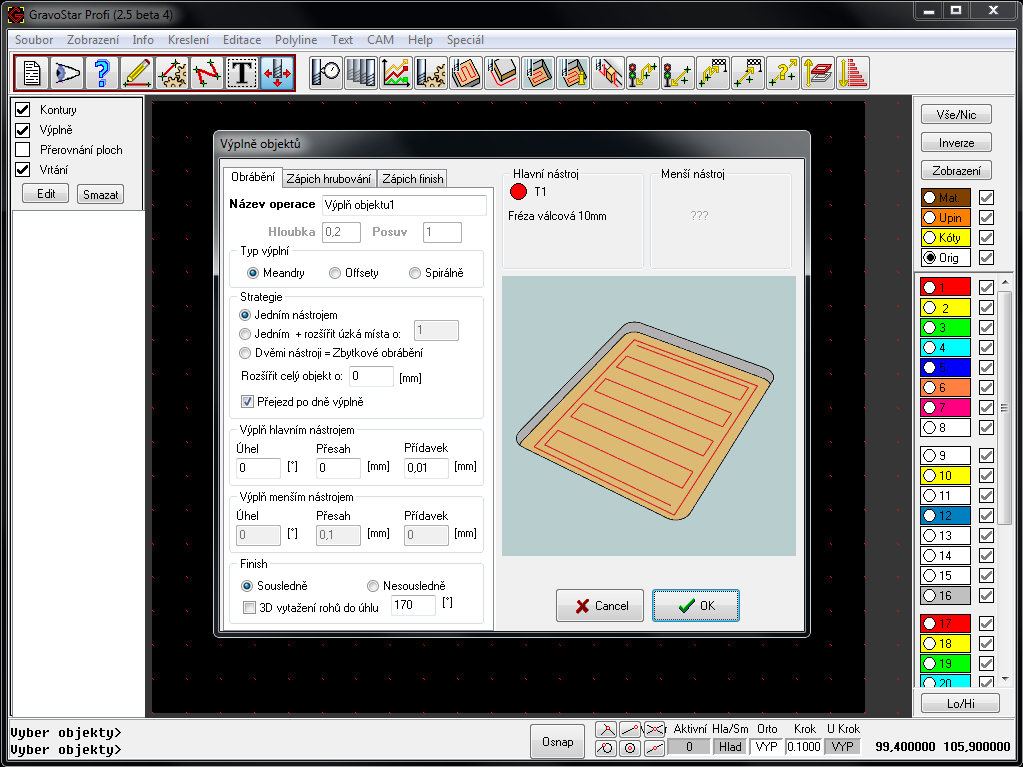

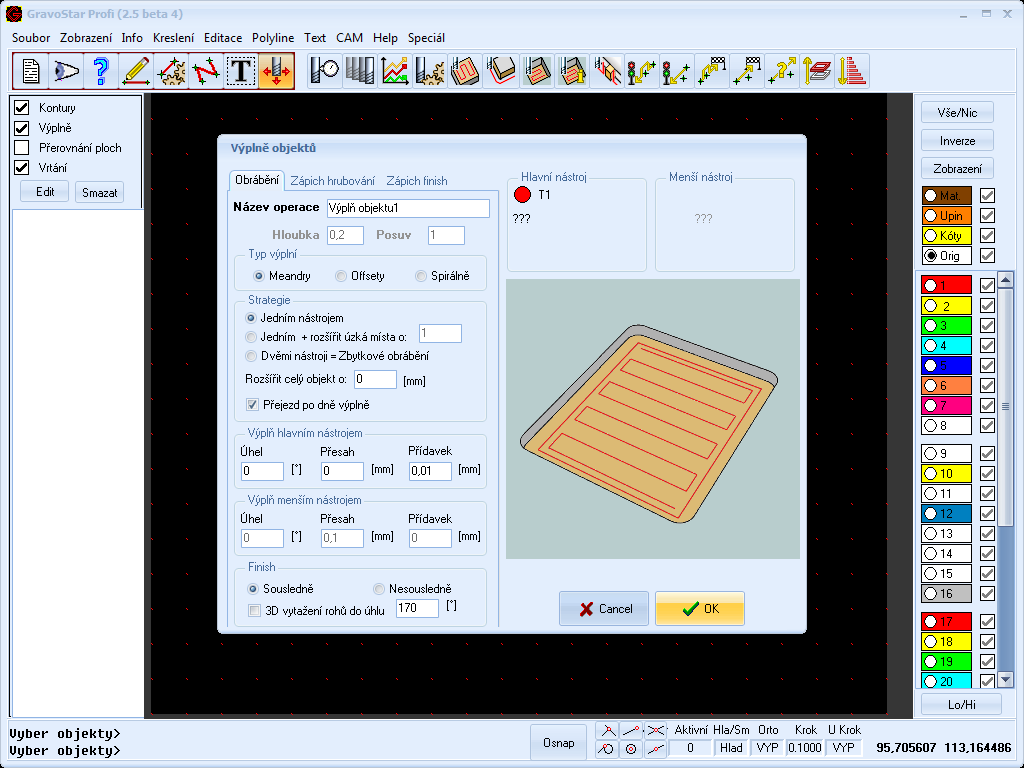

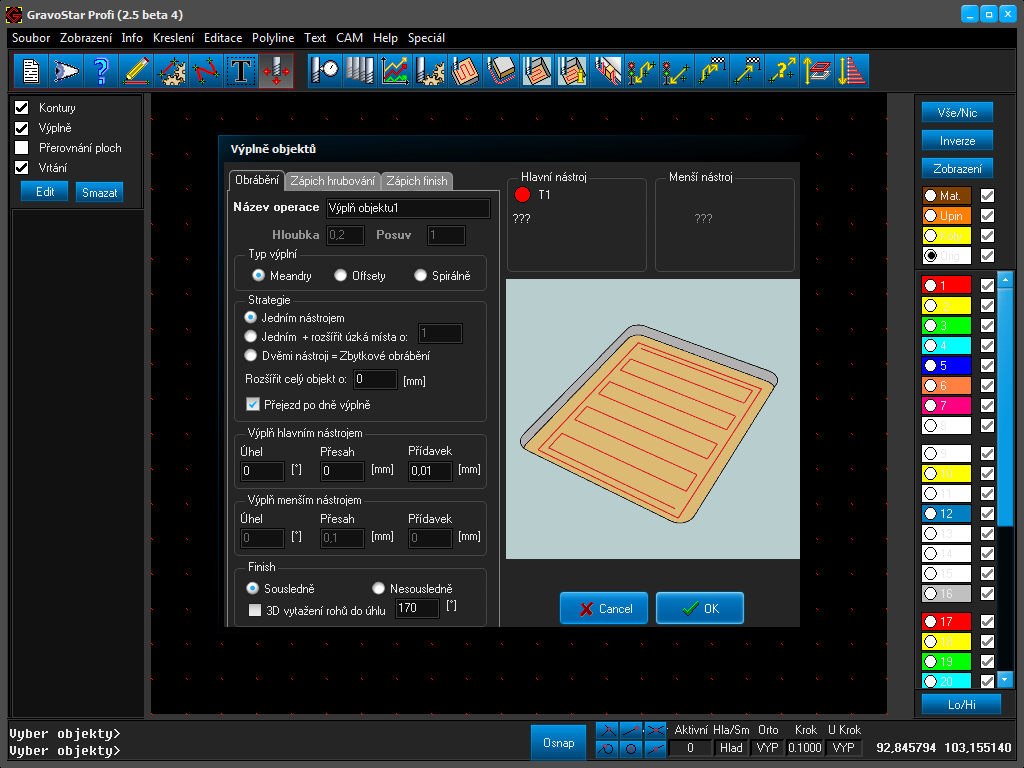

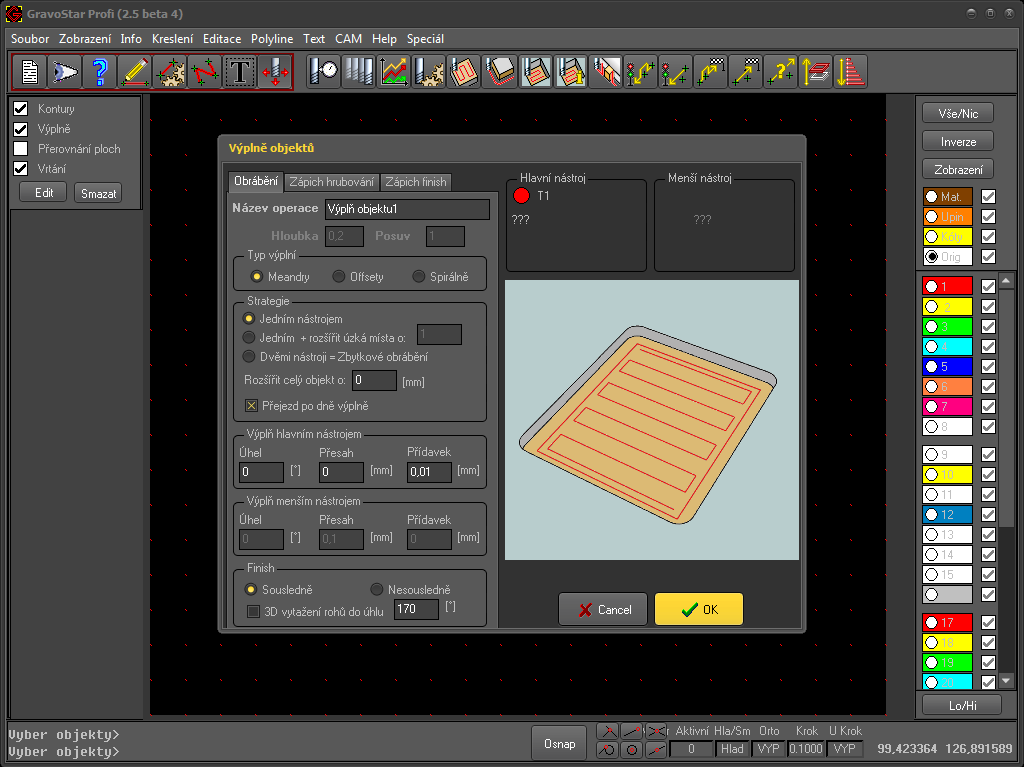

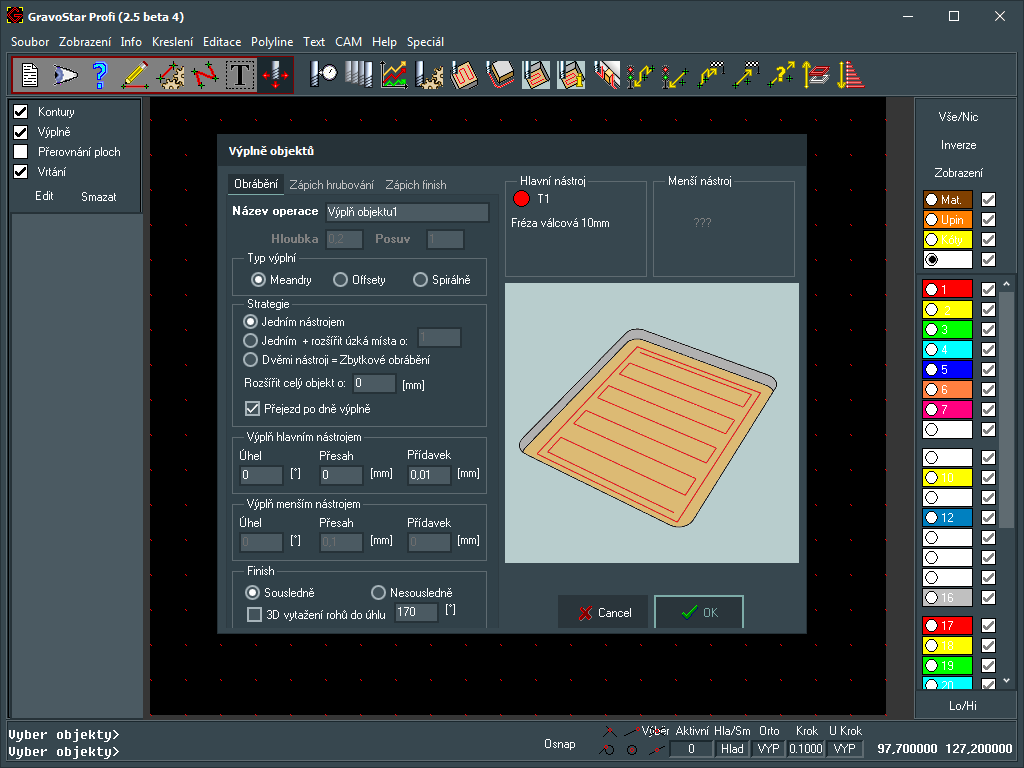

Vizuální styly.
 |
 |
 |
 |
 |
 |

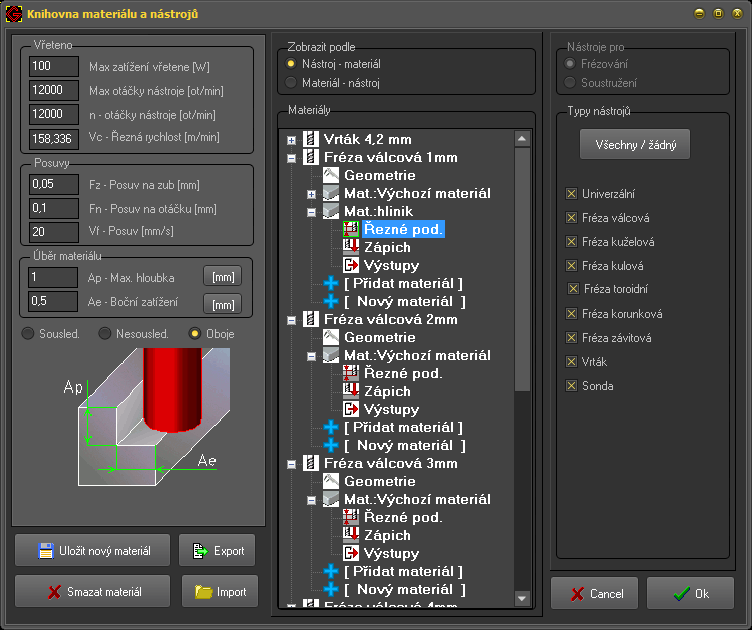

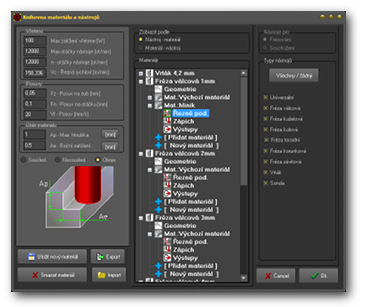

Knihovna nástrojů.
- Nastavte v knihovně řezné podmínky nástroje pro různé materiály.
- Každý nástroj může obsahovat různé nastavení, rychlostí, úběrů, hloubek a zápichu.
- Stačí jen na začátku projektu vybrat materiál a Gravostar nastaví vše sám.
- V knihovně lze exportovat/importovat celý nástroj nebo jen některé jeho vlastnosti.

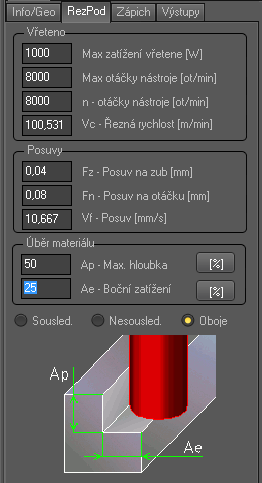

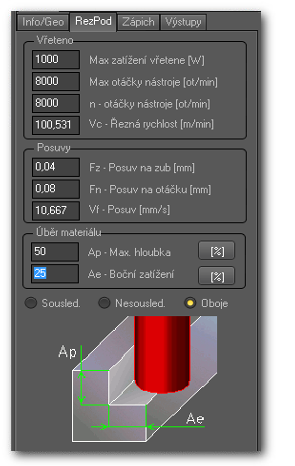

Kalkulátor řezných podmínek.
- Integrovaný kalkulátor řezných podmínek vám pomůze jejich správné nastavení.
- Při editaci jedné hodnoty automaticky přepočítá ostatní souvisejicí a upozorní na nesrovnalosti.

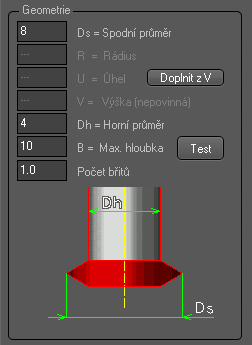

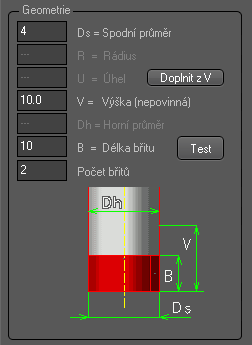

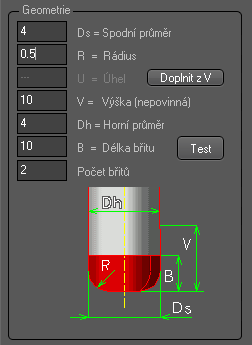

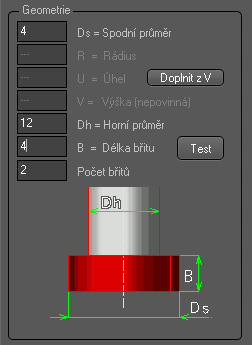

Různé typy nástrojů.
- Pomocí nastaveného typu nástroju Gravostar u některých funkcí hlídá zda nedošlo k chybě.
Např. při frézování vrtákem upozorní, že něco není v pořádku.
 |
 |
 |
 |
| Fréza univerzální | Fréza válcová | Fréza kuželová | Fréza kulová |
 |
 |
 |
 |
| Fréza toroidní | Fréza korunková | Fréza závitová | Vrták |
Různé způsoby zápichu do materiálu.
- Nastavte správný způsob zápichu pro váš nástroj a materiál už v knihovně nástrojů nebo při tvoření/editace obráběcí operace.

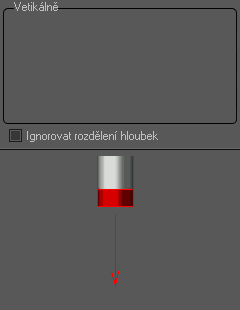

- Vertikální zápich pro měkké a nenáročné materiály.
- Tangenciální příjezd pro čistější kontury (omezení viditelnosti místa vniku)

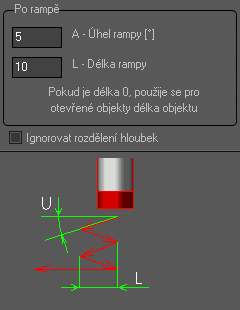

- Sestup po rampě (např. pro otevřené dráhy, hrubování kapes atd.)

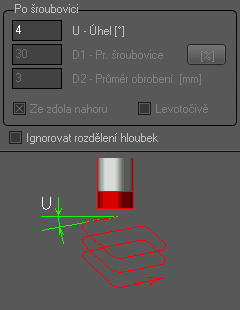

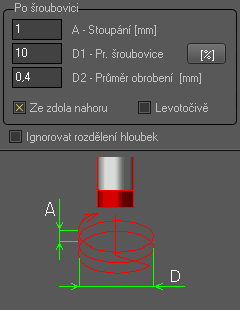

- Sestup po šroubovici pro kontury a finish kapes.
- Sestup po šroubovici pro frézování závitů.
 |
 |
 |
 |
 |
| Vertikální | Tangenciální | Po rampě | Po šroubovici (kontura) | Po šroubovici (bod) |
