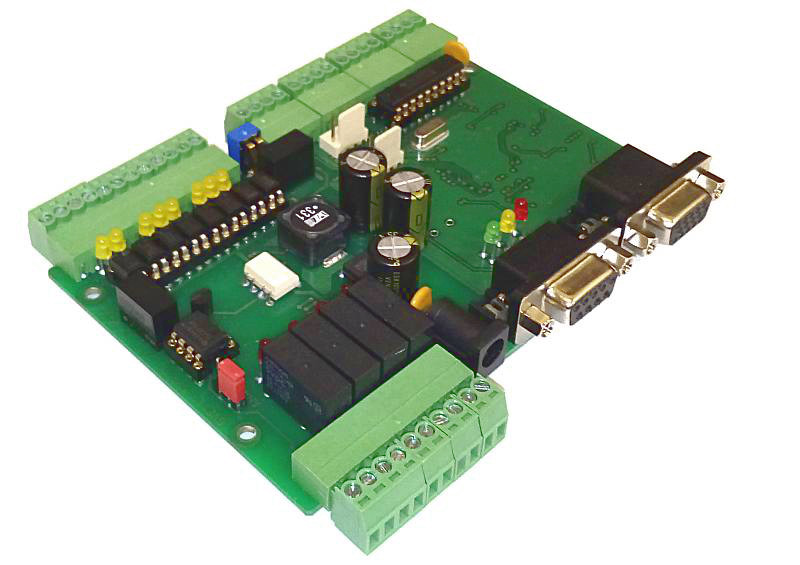

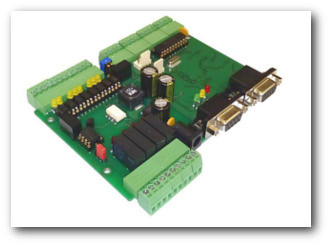

GVE 114

HW interpolátor (4 osy)

CNC řízení frézek, gravírek, vrtaček atd.

Doporučený systém pro frézování:ARMOTE

Doporučený systém pro soustružení:ArmoTURN

Dotaz k produktu:helpdesk@gravos.cz

• HW interpolační jednotka s výkonem 500 000 pulzů/s ve 4-osém pohybu.
  (další varianty 50 000 pulzů/s, 125 000 pulzů/s nebo 200 000 pulzů/s).

• Takt interpolace je roven výstupní frekvenci.
• Řízení krok/směr (krokové motory, servopohony, lineární motory).
• Look ahead 2048 vektorů pohybu.
• Vhodné pro náhradu sw řídícího systému s LPT portem.

• Připojení k PC přes RS232 (USB přes převodník).

• 8 vstupů (galvanicky oddělené).
• 4 relé výstupy s použitím pro spínání (max 48 VDC, 3 A) např. odsávání, chlazení atd.
• 1 analogový výstup (0-10 V), možnost přepnout na PWM.

• LED signalizace stavu vstupů a výstupů.
• Napájení 9 - 24 VDC.

• Součást dodávky je jednotka GVE114 a protikusy konektorů.

• Snadné připojení a nastavení.
• Lze ovládat pomocí jednoduchých příkazů pomocí sériového portu.

• Výrobek není samostatně funkční celek a vyžaduje odobornou montáž.

DATASHEET ke stažení (kompletní dokumentace)

UniGVE config ke stažení (konfigurační utilita)

Volitelné příslušenství:

Pohyblivý měřící senzor	ARMOTE	CAD/CAM Gravostar

GVE65 expanzní panel	Ruční ovladač MPG	Override posuvu a otáček	Start Stop box
