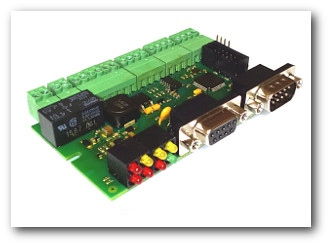

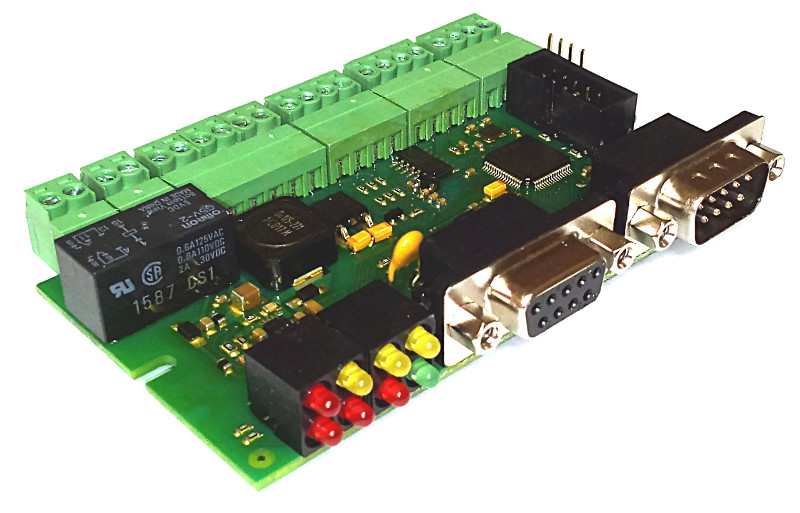

GVE 124
HW interpolátor (3 osy)
CNC řízení frézek, gravírek, vrtaček atd.
Doporučený systém pro frézování:Armote Light
Doporučený systém pro soustružení:ArmoTURN
Dotaz k produktu:helpdesk@gravos.cz
-
HW interpolační jednotka s výkonem 50 000 pulzů/s
ve 3-osém pohybu (možnost až 200 000 pulzů/s).
- Takt interpolace je roven výstupní frekvenci.
- Řízení krok/směr (krokové motory, servopohony).
- Look ahead 128 vektorů pohybu.
- Vhodné pro náhradu sw řídícího systému s LPT portem.
- Připojení k PC přes RS232 (USB přes převodník).
- 3 výstupy pro pohony os XYZ (signály STEP/DIR).
- 3 vstupy (např. pro referenční spínače pro nalezení počátku os).
- 1 relé výstup s použitím pro spínání (max 24VDC, 1A) např.
odsávání, chlazení atd.
- 1 vstup pro připojení senzoru nebo sondy.
- LED signalizace Power, Data Rx, Data Tx, Run, Rele, RefX, RefY, RefZ.
- Napájení 9 - 90 VDC (stačí 1 zdroj pro GVE124 a drivery).
- Nízka cena.
- Snadné připojení a nastavení.
- Lze ovládat pomocí jednoduchých příkazů pomocí sériového portu.
- Výrobek není samostatně funkční celek a vyžaduje odobornou montáž.
DATASHEET ke stažení (plná verze dokumentace, zapojení + příkazy jednotky)
Uni GVE CONFIG ke stažení (konfigurační utilita)
Volitelné příslušenství:
Armote Light
KAB-GVE-A15 (Kabel pro připojení k PC, délka 1,5m)
GTS3 Senzor nástroje
-
