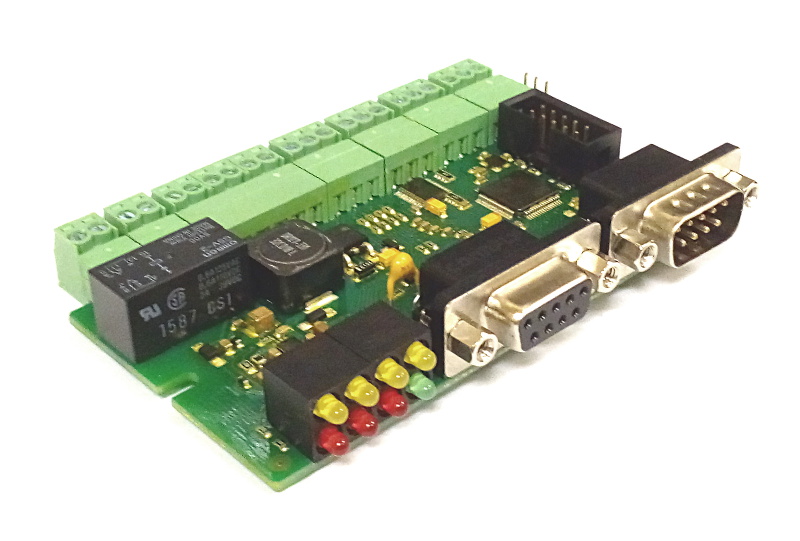

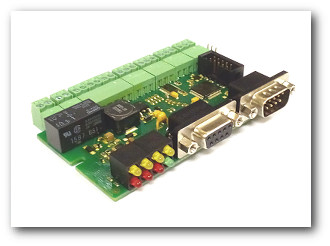

GVE 134

HW interpolátor (4 osy)

CNC řízení frézek, gravírek, vrtaček atd.


Doporučený systém pro frézování:Armote

Doporučený systém pro soustružení:ArmoTURN

Dotaz k produktu:helpdesk@gravos.cz
  • HW interpolační jednotka s výkonem 50 000 pulzů/s ve 4-osém pohybu (možnost až 200 000 pulzů/s).
  • Takt interpolace je roven výstupní frekvenci.
  • Řízení krok/směr (krokové motory, servopohony).
  • Look ahead 128 vektorů pohybu.
  • Vhodné pro náhradu sw řídícího systému s LPT portem.
  • Připojení k PC přes RS232 (USB přes převodník).
  • 4 výstupy pro pohony os XYZA (signály STEP/DIR).
  • 4 vstupy (např. pro referenční spínače pro nalezení počátku os).
  • 1 relé výstup s použitím pro spínání (max 24VDC, 1A) např. odsávání, chlazení atd.
  • 1 vstup pro připojení senzoru nebo sondy.
  • LED signalizace Power, Data, Run, Rele, RefX, RefY, RefZ, RefA.
  • Napájení 9 - 90 VDC (stačí 1 zdroj pro GVE134 a drivery).
  • Nízka cena.
  • Snadné připojení a nastavení.
  • Lze ovládat pomocí jednoduchých příkazů pomocí sériového portu.
  • Výrobek není samostatně funkční celek a vyžaduje odobornou montáž.

GVE134

DATASHEET ke stažení (plná verze dokumentace, zapojení + příkazy jednotky)

Uni GVE CONFIG ke stažení (konfigurační utilita)

Volitelné příslušenství: 200
Armote KAB-GVE-A15 GTS3
Armote KAB-GVE-A15 (Kabel pro připojení k PC, délka 1,5m) GTS3 Senzor nástroje
