Software

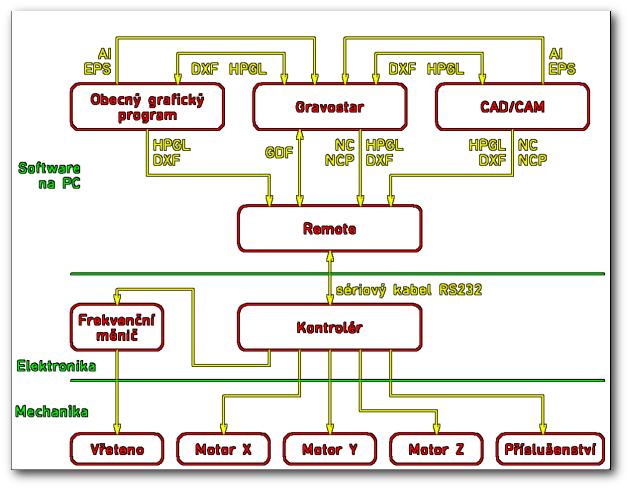

sw schema

CAD/CAM

GRAVOSTAR
2,5D CAD/CAM

Je původní český CAD/CAM program pro vytváření strojních drah pro 2,5D gravírování, frézování, řezání vodním paprskem. Vychází z dlouholetých zkušeností s gravírováním a frézováním. Je vhodný pro tvorbu jednoduché grafiky, např přístrojových panelů. Pro náročnější grafické práce se dá použít ve spojení s jiným vektorovým editorem, kde vytvoříte grafiku a v Gravostaru strojní dráhy.
....další informace

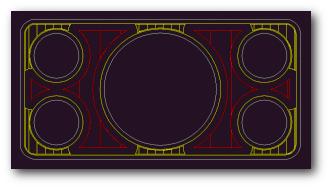

Příklad zbytkového obrábění
Základní charakteristika

vrstvy

  • Výplně ploch meandrem, offsetem
  • Kontura pro vyříznutí tvaru včetně tangenciálních nájezdů a výjezdů
  • 4-osé indexované obrábění
  • TrueType i jednočarové fonty
  • Možnost tvorby vlastních SHP fontů.
  • Podpora bodů(pro vrtání)
  • Inteligentní výplně
  • Kótování, šrafování
  • Podsvícení bitmapou
  • Správa nástrojů a technologie
  • Výpočet doby obrábění
  • Funkce optimalizace strojních drah
  • Příchytové módy
  • Zobrazení podle tvaru nástroje, směru obrábění nebo pořadí.
  • 64 pracovních vrstev
  • Rozdělení hloubky řezu až na 50 průchodů s různými parametry pro každý průchod.
  • Možnost libovolné uživatelské definice klávesových zkratek a příkazů
  • Obousměrná návaznost na ovládací SW REMOTE/ARMOTE
  • Speciální výstup HPGL pro stroje Gravograph
  • Výstup pro stroje s Sinumerik 802S, Datron a Comagrav
  • Jednoduché a přehledné ovládání
  • Možnost konfigurace výstupu do G-kódu
  • Funkční na WIN 95,98,ME,XP

Demo ke stažení ZDE

zobrazení podle vrstev
smery
zobrazení podle směru
nastroje
zobrazení podle tvaru nástroje
param tab
cam tab
tabulka parametrů nástrojů
tabulka tvorby strojních drah
line Ovládání

ARMOTE
2D/3D Ovladací program

2D/3D ovládací program pro řídící jednotky s procesorem ARM (GVE64, GVE66, GVE74, GVE84) pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF,HPGL, ISO Gkódy,Gkódy pro FC16 ,NCP). Program je samostatně neprodejný
... další informace

Základní charakteristika
armo screen
  • Měření osy Z senzorem
  • Změna otáček vřetene a rychlosti posuvů i během obrábění
  • Během obrábění zobrazuje aktuální polohu nástroje
  • Výpis G-kódů v okně programu
  • Možnost krokování dat
  • Filtr vstupních dat (délek vektorů)
  • Možnost ovládání více strojů z jednoho PC
  • Správa nástrojů a technologie (zpětná návaznost na Gravostar, jen 2D)
  • Široké možnosti nastavení
  • Při definování upínek v Gravostaru stroj zvolí dráhu nástroje tak aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
  • Funkční na WIN 98, ME, XP, WIN7

line REMOTE
2D/3D Ovladací program

2D/3D ovládací program pro kontroléry GVC pod Windows s grafickým zobrazením drah a polohy nástroje za chodu stroje, komfortním ovládáním a širokým spektrem vstupních souborů (GDF,HPGL, Gkódy pro FC16 ,ISO Gkódy ,NCP). Program je samostatně neprodejný
... další informace

Základní charakteristika
remo screen
  • Měření osy Z senzorem
  • Změna otáček vřetene a rychlosti posuvů i během obrábění
  • Během obrábění zobrazuje aktuální polohu nástroje
  • Výpis G-kódů v okně programu
  • Možnost krokování dat
  • Filtr vstupních dat (délek vektorů)
  • Možnost ovládání více strojů z jednoho PC
  • Správa nástrojů a technologie (zpětná návaznost na Gravostar)
  • Široké možnosti nastavení
  • Při definování upínek v Gravostaru stroj zvolí dráhu nástroje tak aby nedošlo ke kolizi s upínkou (nastavení výšky přejezdu nad ní)
  • Funkční na WIN98, ME, XP, WIN7

line Konfigurační utility

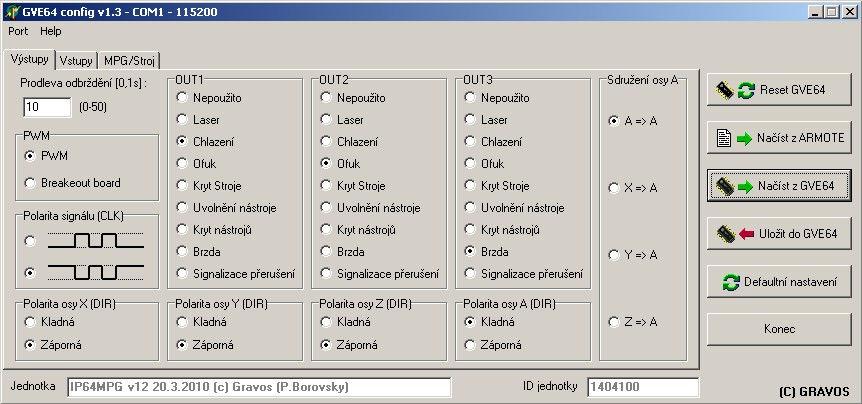

GVE64 KONFIG
Konfigurační utilita pro HW interpolační jednotku GVE64

Konfigurační program pro řídící jednotky GVE64 pro pohodlné a snadné nastavení všech funkcí.
Ke stažení


Základní charakteristika

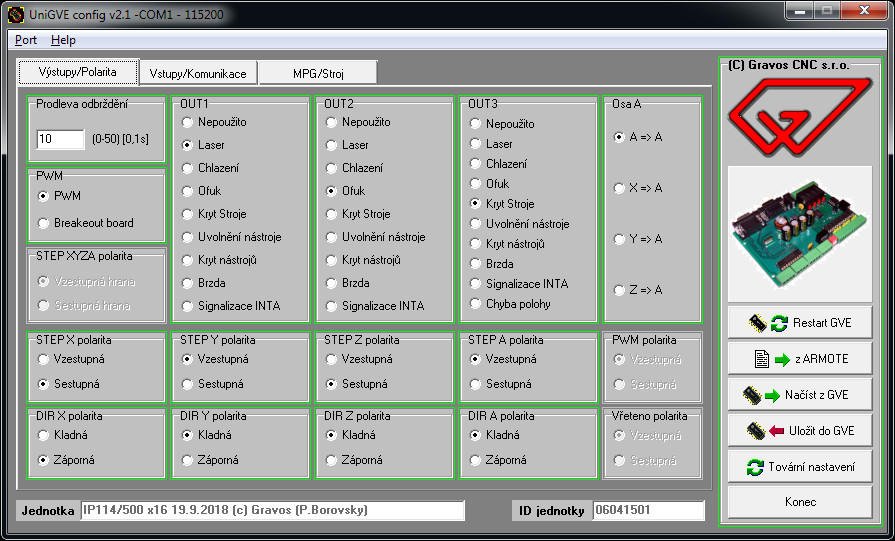

gve64config screen
  • Nastavení polarit signálů pro drivery
  • Nastavení funkce výstupů
  • Nastavení všech parametrů pro práci s MPG i bez PC(limity, převody, polarity vstupů, rychlosti atd.)
  • Možnost načtení hodnot pro MPG ze stávající konfigurace programu Armote
  • Funkční na WIN 98, ME, XP, WIN7
  • Program je dodáván k HW interpolační jednotce GVE64

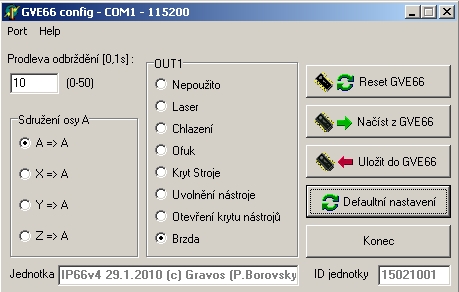

line GVE66 KONFIG
Konfigurační utilita pro kompaktní kontrolér GVE66

Konfigurační program pro kontrolér GVE66 pro pohodlné a snadné nastavení všech funkcí.
Ke stažení


Základní charakteristika
gve64config screen
  • Nastavení funkce výstupů
  • Nastavení sdružení osy A k jiné ose pro stroje které mají na jedné ose 2 motory
  • Funkční na WIN 98, ME, XP, WIN7
  • Program je dodáván k kontroléru GVE66

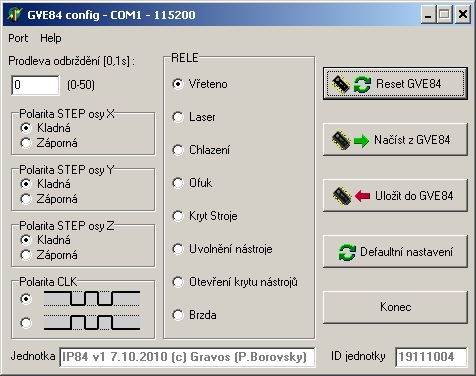

line GVE84 KONFIG
Konfigurační utilita pro HW interpolační jednotku GVE84

Konfigurační program HW interpolační jednotku GVE84 pro pohodlné a snadné nastavení všech funkcí.
Ke stažení


Základní charakteristika
gve84config screen
  • Nastavení funkce relé výstupu
  • Nastavení směru jednotlivých os
  • Nastavení polarity signálu KROK
  • Funkční na WIN 98, ME, XP, WIN7






line G-CODE KONFIG
Konfigurační utilita výstupu dat do g-kódu z programu GRAVOSTAR

Konfigurační program pro 2,5D CAD/CAM GRAVOSTAR pro pohodlné a snadné nastavení výstupního filtru G-kódů.
Připravujeme


Základní charakteristika
g-code config screen
  • Manager různých profilů
  • Ukázka výstupu podle nastavení
  • Funkční na WIN 95,98,ME,XP
  • Program je dodáván k kontroléru GVE66
  • Funkční na WIN 98, ME, XP, WIN7






Ostatní software

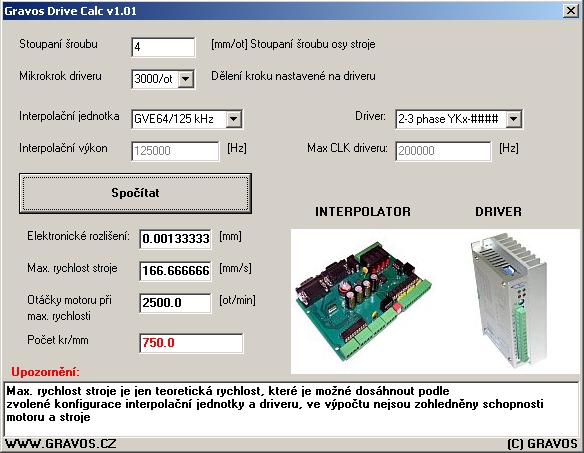

Gravos Drive Calc
Výpočet rychlosti osy podle vybraného HW

Jednoduchý program pro výpočet rychlosti osy, převodu počtu kroků/mm, rozlišení osy a otáček motoru v závislosti na vybraném HW (interpolační jednotka + driver)
Ke stažení


Základní charakteristika
Gravos Drive Calc screen
  • Usnadňuje výběr správného HW podle požadavků
  • Omezení podle interpolačního výkonu
  • Omezení podle max. vstupní frekvence driveru
  • Výpočet Max. rychlosti osy, otáček motoru při max rychlosti a rozlišení osy
  • Funkční na WIN 98, ME, XP, WIN7
