Pohony


(0.5 Nm / 5.2 A / NEMA23)
(0.9 Nm / 5.6 A / NEMA23)
(1.5 Nm / 5.8 A / NEMA23)
(2.0 Nm / 5.8 A / NEMA23)
(2.0 Nm / 5.8 A / NEMA34)
(2.0 Nm / 1.7 A / NEMA34)
(4.0 Nm / 2.0 A / NEMA34)
(6.0 Nm / 2.2 A / NEMA34)
(8.0 Nm / 2.5 A / NEMA42)
(12 Nm / 3.5 A / NEMA42)
(16 Nm / 3.7 A / NEMA42)
(20 Nm / 4.0 A / NEMA42)
(23 Nm / 5.0 A / NEMA50)
(30 Nm / 5.0 A / NEMA50)
(36 Nm / 6.0 A / NEMA50)
(50 Nm / 6.0 A / NENA50)

3f krokové motory NEMA23


YK364A

3f krokový motor

0.5 Nm, 5.2 A, NEMA23

  • Úhel kroku 1.2°.
  • Délka 40.5 mm.
  • Moment 0.5 Nm.
  • Proud fáze 5.2 A.
  • Odpor cívek 0.24 ohm.
  • Indukčnost 0.22 mH.
  • Moment setrvačnosti 100 g/cm^2.
  • Hmotnost 0.5 kg.
  • Doporučený driver YKD3606M.
 3f stepper 57mm
DATASHEET

YK366A

3f krokový motor

0.9 Nm, 5.6 A, NEMA23

  • Úhel kroku 1.2°.
  • Délka 56 mm.
  • Moment 0.9 Nm.
  • Proud fáze 5.6 A.
  • Odpor cívek 0.55 ohm.
  • Indukčnost 1.62 mH.
  • Moment setrvačnosti 300 g/cm^2.
  • Hmotnost 0.75 kg.
  • Doporučený driver YKD3606M.
 3f stepper 57mm
DATASHEET

YK368A

3f krokový motor

0.9 Nm, 5.6 A, NEMA23

  • Úhel kroku 1.2°.
  • Délka 79 mm.
  • Moment 1.5 Nm.
  • Proud fáze 5.6 A.
  • Odpor cívek 0.7 ohm.
  • Indukčnost 2.4 mH.
  • Moment setrvačnosti 480 g/cm^2.
  • Hmotnost 1.1 kg.
  • Doporučený driver YKD3606M.
 3f stepper 57mm
DATASHEET

YK3610A

3f krokový motor

2.0 Nm, 5.8 A, NEMA23

  • Úhel kroku 1.2°.
  • Délka 102 mm.
  • Moment 2.0 Nm.
  • Proud fáze 5.8 A.
  • Odpor cívek 0.38 ohm.
  • Indukčnost 0.5 mH.
  • Moment setrvačnosti 530 g/cm^2.
  • Hmotnost 1.6 kg.
  • Doporučený driver YKD3606M.
 3f stepper 57mm
DATASHEET

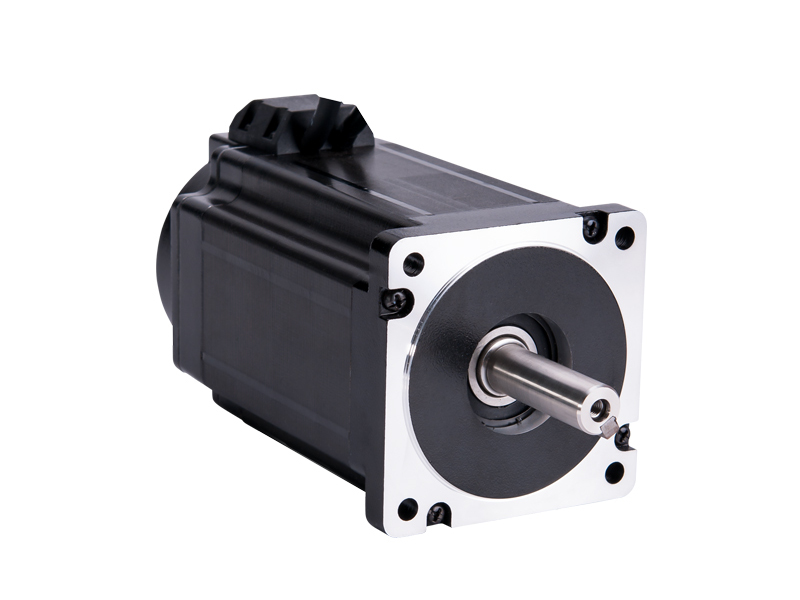

3f krokové motory NEMA34


YK397A

3f krokový motor

2.0 Nm, 5.8 A, NEMA34

  • Úhel kroku 1.2°.
  • Délka 69 mm.
  • Moment 2.0 Nm.
  • Proud fáze 5.8 A.
  • Odpor cívek 0.5 ohm.
  • Indukčnost 0.9 mH.
  • Moment setrvačnosti 1320 g/cm^2.
  • Hmotnost 2 kg.
  • Doporučený driver YKD3606M.
 3f stepper 86mm
DATASHEET

YK397A-H

3f krokový motor

2.0 Nm, 1.7 A, NEMA34

  • Úhel kroku 1.2°.
  • Délka 69 mm.
  • Moment 2.2 Nm.
  • Proud fáze 1.8 A.
  • Odpor cívek 5.6 ohm.
  • Indukčnost 21 mH.
  • Moment setrvačnosti 1120 g/cm^2.
  • Hmotnost 1.7 kg.
  • Doporučený driver YKD3422M.
 3f stepper 86mm
DATASHEET

YK3910A-H

3f krokový motor

4.0 Nm, 2.0 A, NEMA34

  • Úhel kroku 1.2°.
  • Délka 97 mm.
  • Moment 4 Nm.
  • Proud fáze 2 A.
  • Odpor cívek 4.7 ohm.
  • Indukčnost 21 mH.
  • Moment setrvačnosti 1120 g/cm^2.
  • Hmotnost 1.7 kg.
  • Doporučený driver YKD3422M.
 3f stepper 86mm
DATASHEET

YK3913A-H

3f krokový motor

6.0 Nm, 2.2 A, NEMA34

  • Úhel kroku 1.2°.
  • Délka 127 mm.
  • Moment 6 Nm.
  • Proud fáze 3 A.
  • Odpor cívek 6.9 ohm.
  • Indukčnost 39 mH.
  • Moment setrvačnosti 3300 g/cm^2.
  • Hmotnost 4 kg.
  • Doporučený driver YKD3422M.
 3f stepper 86mm
DATASHEET

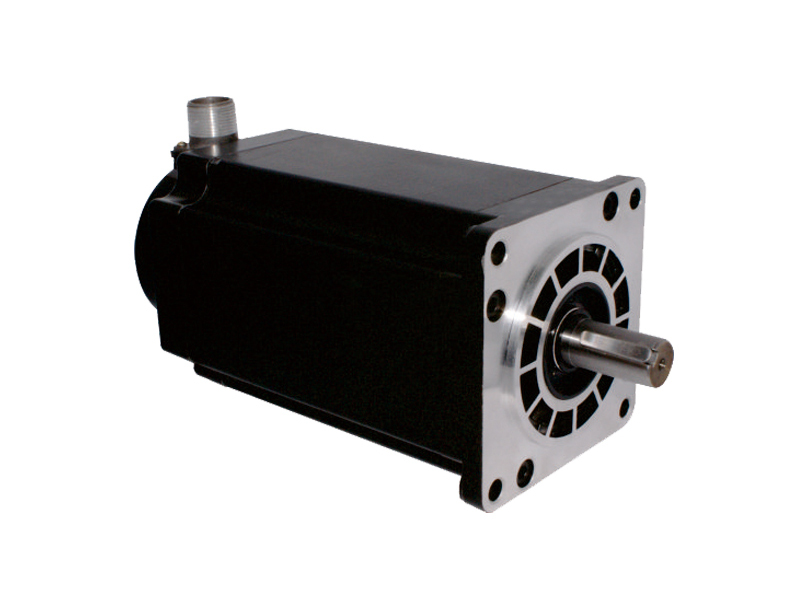

3f krokové motory NEMA42


YK31112A

3f krokový motor

8.0 Nm, 2.5 A, NEMA42

  • Úhel kroku 1.2°.
  • Délka 124.5 mm.
  • Moment 8 Nm.
  • Proud fáze 2.5 A.
  • Odpor cívek 1.3 ohm.
  • Indukčnost 4.5 mH.
  • Moment setrvačnosti 6000 g/cm^2.
  • Hmotnost 5 kg.
  • Doporučený driver YKD3722M.
 3f stepper 110mm
DATASHEET

YK31115A

3f krokový motor

12 Nm, 3.5 A, NEMA42

  • Úhel kroku 1.2°.
  • Délka 148 mm.
  • Moment 12 Nm.
  • Proud fáze 3.5 A.
  • Odpor cívek 1.9 ohm.
  • Indukčnost 8.3 mH.
  • Moment setrvačnosti 9720 g/cm^2.
  • Hmotnost 6.4 kg.
  • Doporučený driver YKD3722M.
 3f stepper 110mm
DATASHEET

YK31118A

3f krokový motor

16 Nm, 3.7 A, NEMA42

  • Úhel kroku 1.2°.
  • Délka 182 mm.
  • Moment 16 Nm.
  • Proud fáze 3.7 A.
  • Odpor cívek 1.9 ohm.
  • Indukčnost 8.7 mH.
  • Moment setrvačnosti 13560 g/cm^2.
  • Hmotnost 9 kg.
  • Doporučený driver YKD3722M.
 3f stepper 110mm
DATASHEET

YK31122A

3f krokový motor

20 Nm, 4.0 A, NEMA42

  • Úhel kroku 1.2°.
  • Délka 216 mm.
  • Moment 20 Nm.
  • Proud fáze 4 A.
  • Odpor cívek 1.9 ohm.
  • Indukčnost 7.3 mH.
  • Moment setrvačnosti 17400 g/cm^2.
  • Hmotnost 11.1 kg.
  • Doporučený driver YKD3722M.
 3f stepper 110mm
DATASHEET

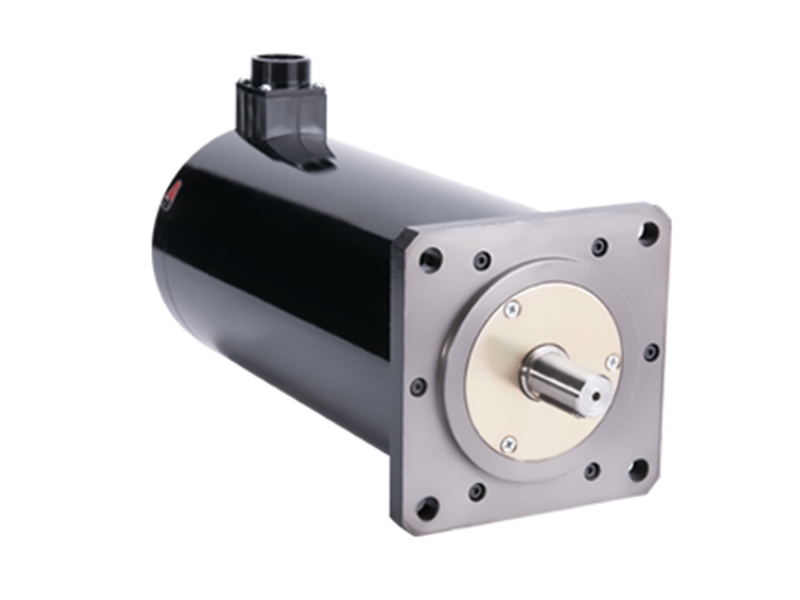

3f krokové motory NEMA50


YK31317A

3f krokový motor

23 Nm, 5.0 A, NEMA50

  • Úhel kroku 1.2°.
  • Délka 168 mm.
  • Moment 23 Nm.
  • Proud fáze 5 A.
  • Odpor cívek 1.9 ohm.
  • Indukčnost 7.3 mH.
  • Moment setrvačnosti 25000 g/cm^2.
  • Hmotnost 13.2 kg.
  • Doporučený driver YKD3722M.
 3f stepper 130mm
DATASHEET

YK31320A

3f krokový motor

30 Nm, 5.0 A, NEMA50

  • Úhel kroku 1.2°.
  • Délka 197 mm.
  • Moment 30 Nm.
  • Proud fáze 5 A.
  • Odpor cívek 1.1 ohm.
  • Indukčnost 4.9 mH.
  • Moment setrvačnosti 30000 g/cm^2.
  • Hmotnost 18.4 kg.
  • Doporučený driver YKD3722M.
 3f stepper 130mm
DATASHEET

YK31323A

3f krokový motor

36 Nm, 6.0 A, NEMA50

  • Úhel kroku 1.2°.
  • Délka 225 mm.
  • Moment 36 Nm.
  • Proud fáze 6 A.
  • Odpor cívek 2.8 ohm.
  • Indukčnost 17.9 mH.
  • Moment setrvačnosti 30500 g/cm^2.
  • Hmotnost 18.4 kg.
  • Doporučený driver YKD3722M.
 3f stepper 130mm
DATASHEET

YK31328A

3f krokový motor

50 Nm, 6.0 A, NEMA50

  • Úhel kroku 1.2°.
  • Délka 280 mm.
  • Moment 50 Nm.
  • Proud fáze 6 A.
  • Odpor cívek 3.3 ohm.
  • Indukčnost 21.5 mH.
  • Moment setrvačnosti 45500 g/cm^2.
  • Hmotnost 22.8 kg.
  • Doporučený driver YKD3722M.
 3f stepper 130mm
DATASHEET
